Keyer Vertical + Decodificador CW con ESP32-C3
Keyer Vertical + Decodificador CW con ESP32-C3 Mini
Autor: LU6APR Pablo Ramos
1. DESCRIPCIÓN DEL PROYECTO
Este proyecto consiste en la construcción de un Keyer Vertical (clave Morse tradicional) con decodificador de código Morse integrado, basado en el microcontrolador ESP32-C3 Super Mini.
El dispositivo permite:
- Transmitir código Morse mediante una clave vertical (pulsador único)
- Decodificar automáticamente el código Morse enviado
- Mostrar el texto decodificado en una pantalla OLED (4 líneas)
- Espaciado automático después de 1 segundo de pausa
- Borrado manual con pulsación corta del botón

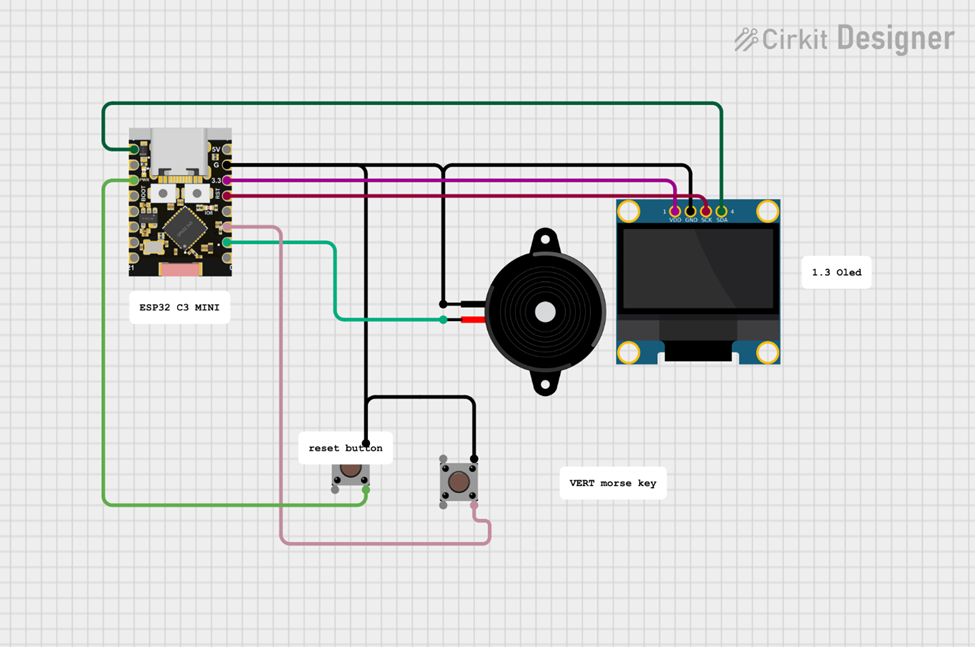

2. IMAGEN DEL CIRCUITO
3. CONFIGURACIÓN Y CARGA
- Copiar el código en el Arduino IDE
- Seleccionar el puerto correspondiente
- Elegir la placa ESP32-C3 Mini (en mi caso usé LOLIN C3 MINI)
- Compilar y subir al ESP32-C3 Mini
4. NOTA IMPORTANTE
El proyecto también puede armarse sin la pantalla OLED, funcionando igualmente como oscilador de código Morse para clave vertical (straight key).
5. DIFERENCIAS CON LA VERSIÓN IÁMBICA
| Tipo de clave | Paleta iámbica (2 palancas) | Clave vertical (1 pulsador) |
| Lógica de keyer | Modo A o B (iámbico) | Modo recto (presión simple) |
| Decodificación | Sí | Sí |
| Ajuste de WPM | Sí | Sí |
6. CASE
https://www.printables.com/model/1751233-case-cw-trainer-for-vertical-or-iambic-key
