Keyer Iámbico + Decodificador CW con ESP32-C3 Mini
Autor: LU6APR Pablo Ramos
1 – DESCRIPCIÓN DEL PROYECTO
Este proyecto consiste en la construcción de un Keyer Iámbico electrónico con decodificador de código Morse integrado, basado en el microcontrolador ESP32-C3 Super Mini. El dispositivo permite: • Transmitir código Morse mediante una paleta iámbica (dos palancas: punto y raya) • Decodificar automáticamente el código Morse enviado • Mostrar el texto decodificado en una pantalla OLED (4 líneas) • Ajustar la velocidad de transmisión (WPM) • Espaciado automático después de 1 segundo de pausa • Borrado automático de pantalla al completar 4 líneas • Borrado manual con pulsación corta del botón
Copiar codigo en arduino ide, seleccionar puerto y ESP32 C3 mini, en mi caso use el LOLIN C3 MINI, compilar y subir al esp32 c3 mini.
Nota: el proyecto puede armarse sin la pantalla, y aun funcionara como oscilador para keys iambicos…

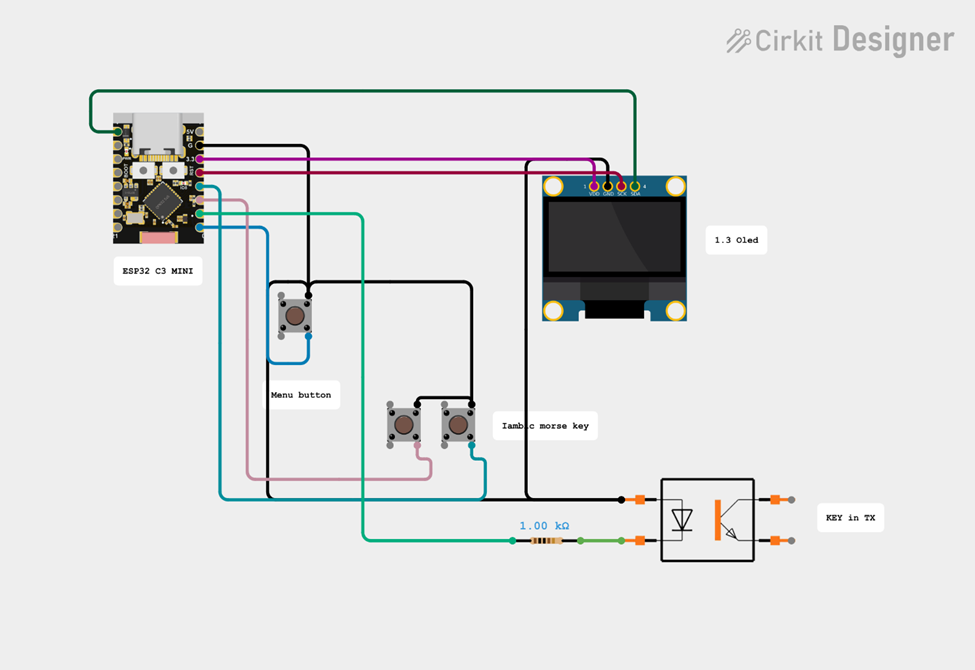

LU5DZY, comparte circuito con opto acoplador al tx, por recomendacion en grupo de CW de colegas/amigos. abajo el circuito. Grcs Nico!
