ATRÉVETE A VOLAR – PROYECTO DE ANTENA MOXON PARA 10 MTS
por LU6APR – Pablo Ramos

Guía para construir una antena de HF para 10 metros (resonante también en 15 y 20 m), inspirada en el diseño del radioaficionado Toivo, W8TJM.

Video de referencia

Introducción
La antena Moxon es reconocida en el mundo de la radioafición por su sencillez, eficiencia y excelente rendimiento en espacios reducidos. Su diseño rectangular, con extremos doblados hacia adentro, permite obtener un patrón direccional definido y una destacable relación frente-espalda, todo con materiales accesibles y fáciles de manipular.
El radioaficionado Toivo, W8TJM popularizó variantes prácticas y económicas de la Moxon, demostrando que con creatividad y precisión se puede lograr una antena de gran calidad sin necesidad de estructuras complejas. Esta guía toma como referencia sus aportes y los
adapta a un enfoque casero, pensado para quienes disfrutan experimentar y construir con
sus propias manos.
El objetivo es que, al finalizar, cuentes con una antena lista para operar en la banda de
28 MHz, optimizada para DX y contactos locales, combinando portabilidad con
rendimiento.
En mi experiencia, acostumbrado a trabajar con dipolos pude multiplicar entre 4 y 6 veces
las distancias de mis QSO . ¡Super recomendable por rendimiento y costo!

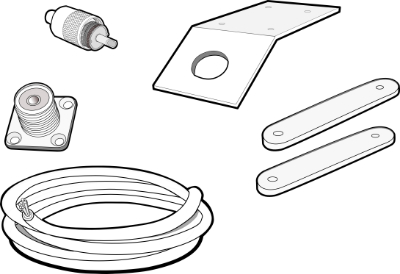

Materiales necesarios

  • Conectores PL-259
  • Cable de cobre de 4 mm para los elementos radiantes y el reflector (se recomienda
    usar colores distintos, por ejemplo rojo y azul)
  • 4 cañas de pescar de 3 m para los brazos
  • Boom de madera
  • Separadores de unión de 12 cm entre radiantes y reflector
  • Abrazaderas y bridas plásticas
  • Piezas de madera terciada pintadas para impermeabilizar y proteger contra
    humedad e intemperie

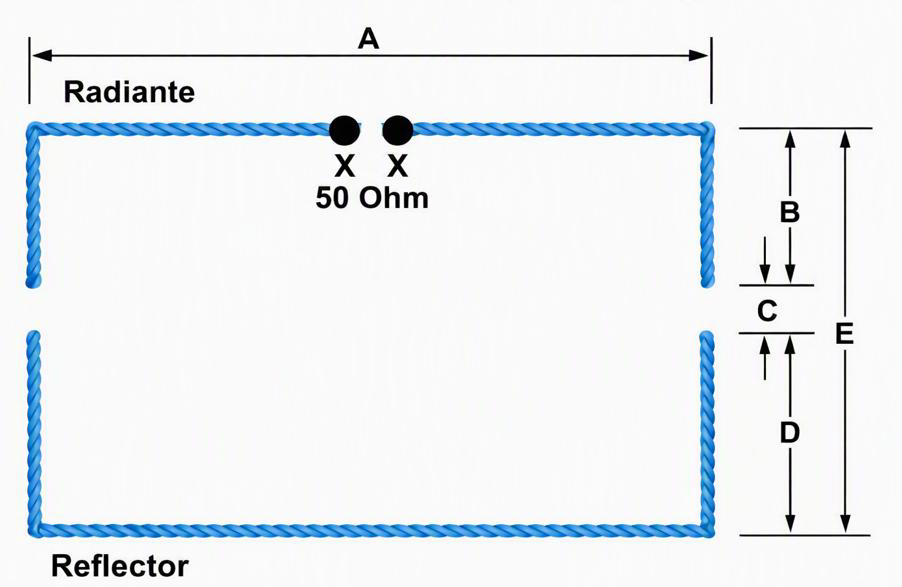

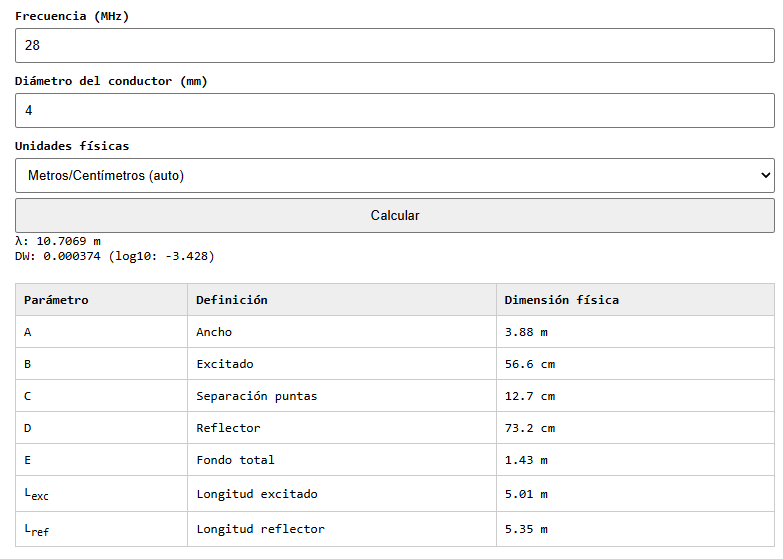

Calculadora Moxon:

https://ti2lx.com/calculador-de-antena-moxon

Montaje
Boom y brazos

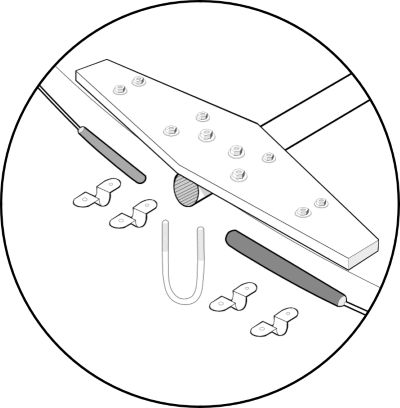

Detalles de cómo ajustar el boom a los brazos para sujetar las cañas de pescar.

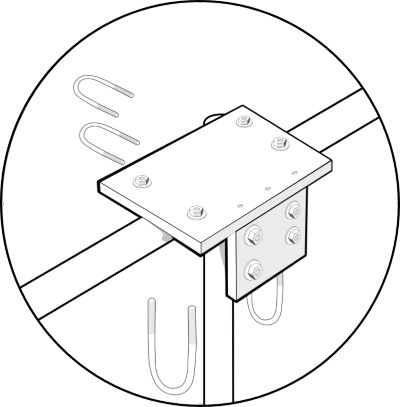

Ensamblaje del centro

Detalles de cómo fijar el centro de la antena al mástil (preferentemente de 6 m en
aluminio).

Ajuste final

Una vez montada, es fundamental ajustar la antena con un NanoVNA para que el ROE en
la frecuencia de 28 MHz quede en la porción de trabajo deseada. Lo mismo para las
bandas de 15 y 20 m.

Conclusión

Con esta construcción sencilla y robusta, tendrás una antena Moxon casera lista para
experimentar en la banda de 10 m y explorar también 15 y 20 m. Es un proyecto ideal para
radioaficionados que disfrutan del DIY y buscan rendimiento direccional con materiales
accesibles.

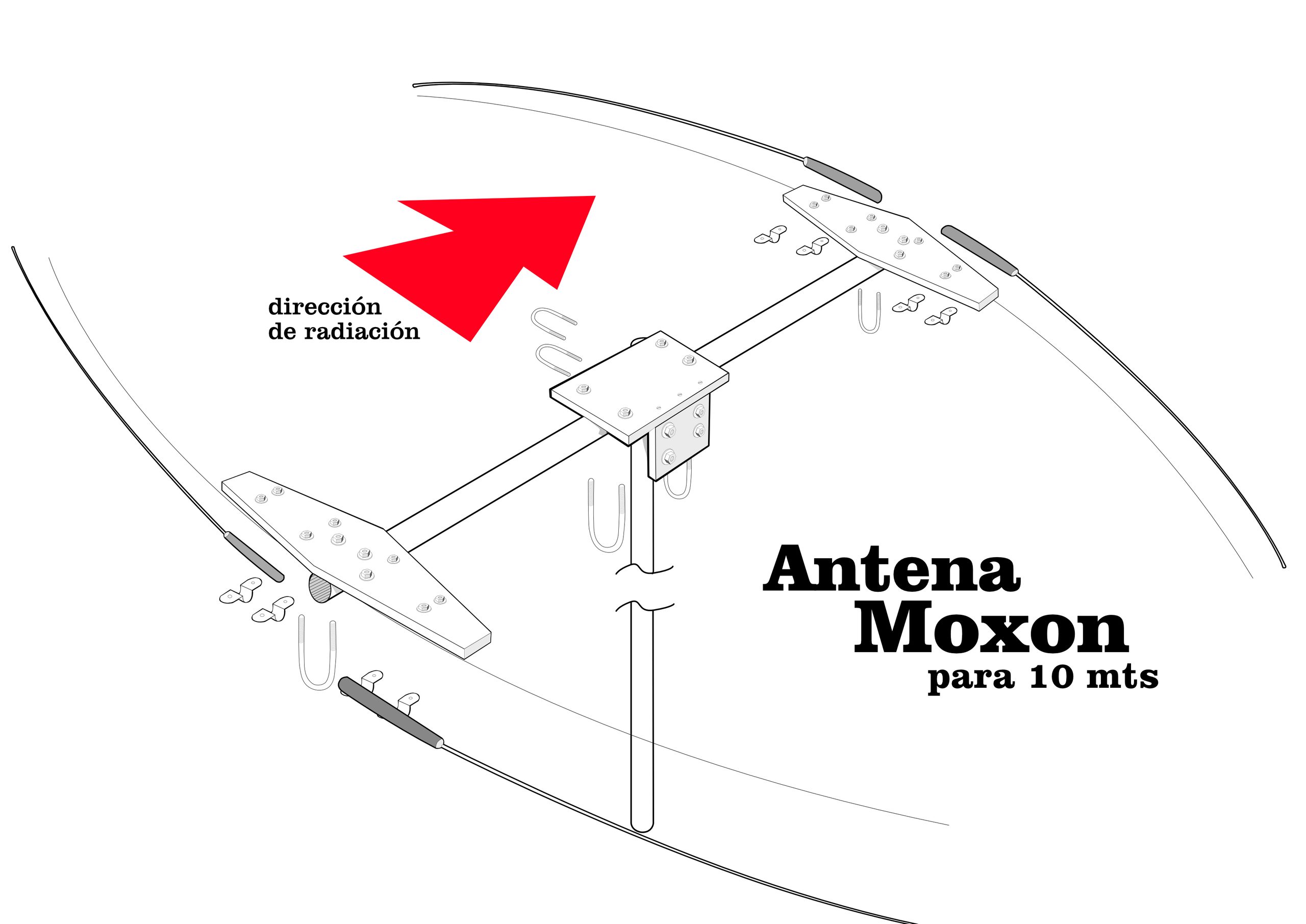

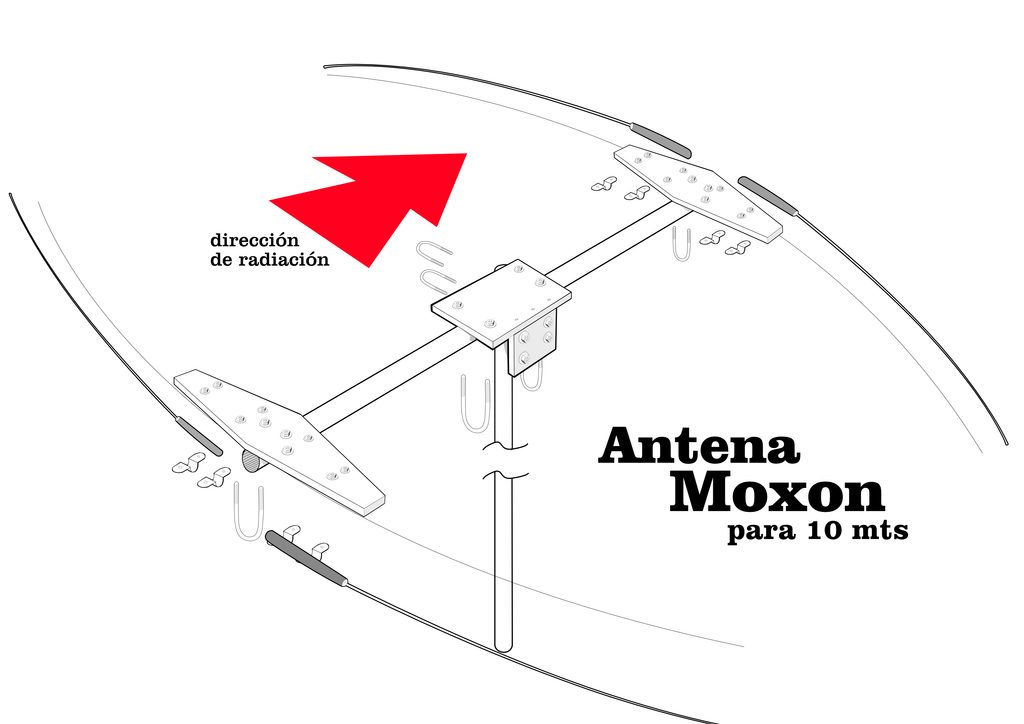

Estos dibujos fueron hechos sin IA, basándome en el artículo de CQ MAG y en el trabajo
de TOIVO W8TJM.
